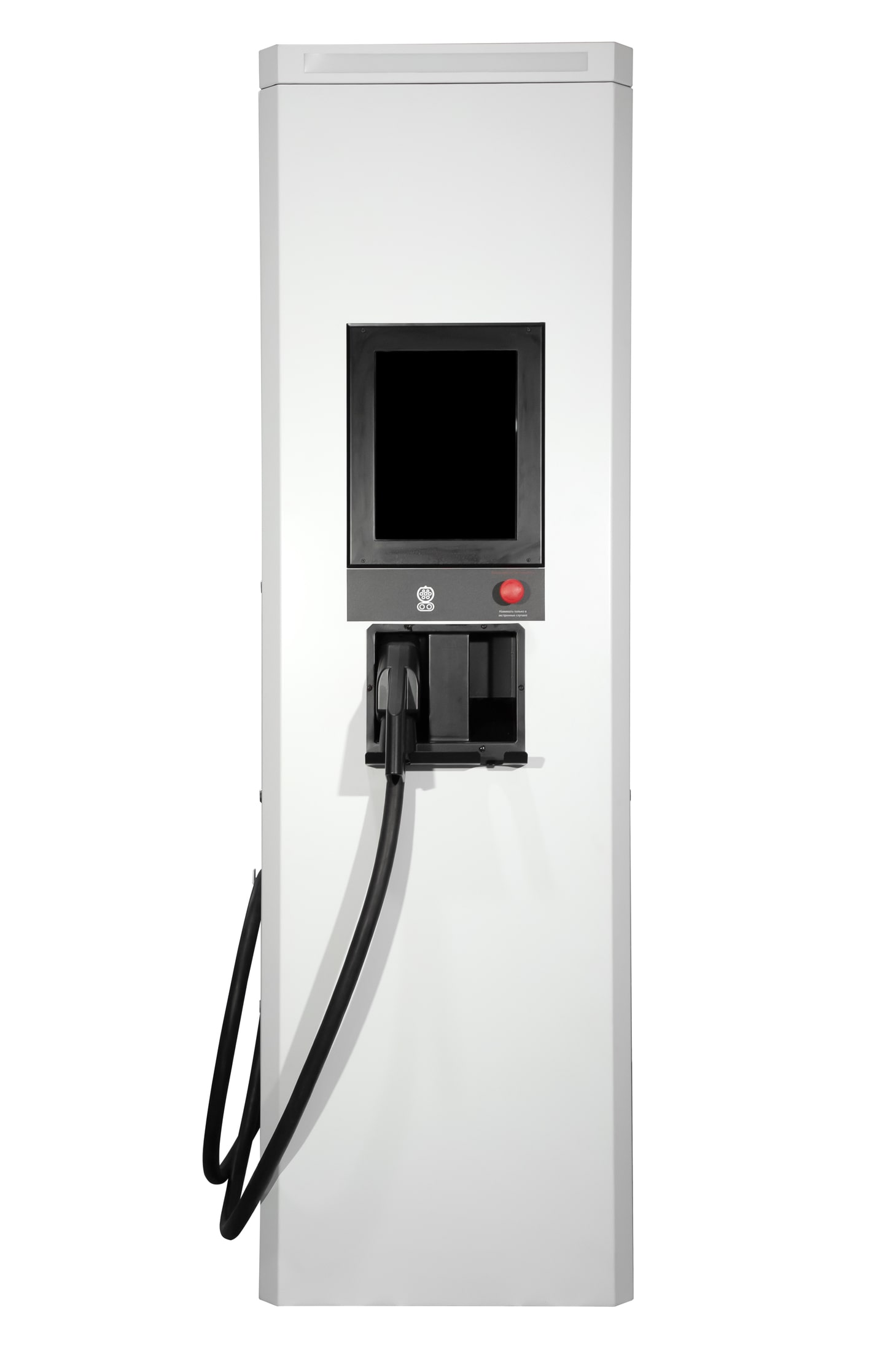

Станции MODE 4 Ultra

Зарядные станции постоянного тока (DC) Mode 4 позволяют владельцам электромобилей быстро заряжать свои транспортные средства.
Устройства могут быть выполнены в комбинированной вариации Mode 4 + Mode 3 c интегрированным кабелем с вилкой TYPE2 или TYPE1 или гнездом TYPE2 с запирающим механизмом.

Совместимы со всеми электромобилями, укомплектованными разъемами CCS или CHAdeMO.
Мощность станции задается программным обеспечением и может быть в пределах от 160 кВт до 400 кВт, а зарядный ток может быть от 70 А до 500 А.

Зарядные станции TZone могут быть использованы как на общественных и коммерческих объектах (офис компании, паркинг многоквартирного дома, общественные паркинги, рестораны или гостиницы), так и в частном секторе. Корпус зарядной станции изготовлен из нержавеющей стали и соответствует степени защиты IP54 , зарядные станции могут устанавливаться как внутри помещений, так и снаружи.

Комплектуется коннекторами:

GB-T

CHAdeMO

CCS

Технические Характеристики

Входные параметры переменного тока:	160 кВт	200 кВт	240 кВт	280кВт	320кВт	360кВт	400кВт
Тип напряжения	3 фазы	3 фазы	3 фазы	3 фазы	3 фазы	3 фазы	3 фазы
Номинальное напряжение	400 V ± 10%	400 V ± 10%	400 V ± 10%	400 V ± 10%	400 V ± 10%	400 V ± 10%	400 V ± 10%
Частота питания	50 Гц	50 Гц	50 Гц	50 Гц	50 Гц	50 Гц	50 Гц
Входной ток (макс.)	272 А	336 А	400 А	464 А	528 А	600 А	656 А
Мощность	160 кВт	200 кВт	240 кВт	280 кВт	320 кВт	360 кВт	400 кВт
Выходные параметры:
Варианты установленных разъемов	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T
Выходная мощность постоянного тока	160 кВт	200 кВт	240 кВт	280 кВт	320 кВт	360 кВт	400 кВт
Выходной ток постоянного тока	до 400 А	до 500 А	до 500 А	до 500 А	до 500 А	до 500 А	до 500 А
Выходное напряжение постоянного тока макс.	до 1000 В	до 1000 В	до 1000 В	до 1000 В	до 1000 В	до 1000 В	до 1000 В
Длина кабеля	4 метра	4 метра	4 метра	4 метра	4 метра	4 метра	4 метра
Защита разъемов от атмосферных воздействий	+	+	+	+	+	+	+
Жидкостное охлаждение конвектора CCS Combo	+	+	+	+	+	+	+
Отключение разъема после окончания сеанса	+	+	+	+	+	+	+
измеритель мощности постоянного тока	+	+	+	+	+	+	+
Защита от короткого замыкания	+	+	+	+	+	+	+
Защита по току утечки (УЗО), диф.автомат.	+	+	+	+	+	+	+
Защита от перегрузки	+	+	+	+	+	+	+
ШxГxВ (мм)	600 х 800 х 2000	600 х 800 х 2000	600 х 800 х 2000	600 х 800 х 2000	600 х 1300 х 2000	600 х 1300 х 2000	600 х 1300 х 2000
Монтажный размер (мм)	600 х 800	600 х 800	600 х 800	600 х 800	600 х 1300	600 х 1300	600 х 1300
Скрытое расположение креплений	+	+	+	+	+	+	+
Масса	≤200 кг	≤215 кг	≤230 кг	≤250 кг	≤300 кг	≤350 кг	≤350 кг
Степень защиты	IP 54	IP 54	IP 54	IP 54	IP 54	IP 54	IP 54
15-дюймовый ЖК-дисплей	+	+	+	+	+	+	+
Нержавеющая сталь, антивандальный корпус с полимерным покрытием.	ИК10	ИК10	ИК10	ИК10	ИК10	ИК10	ИК10
Светодиодная индикация	+	+	+	+	+	+	+
Датчик температуры	+	+	+	+	+	+	+
Диапазон рабочих температур	-35….+50 °С	-35….+50 °С	-35….+50 °С	-35….+50 °С	-35….+50 °С	-35….+50 °С	-35….+50 °С
Модульное расположение компонентов	+	+	+	+	+	+	+
RFID/NFC, 13,56 МГц	опция	опция	опция	опция	опция	опция	опция
Мобильное приложение	+	+	+	+	+	+	+
Встроенная платежная система	+	+	+	+	+	+	+
Модем 4G , Ethernet (RJ45/LSA+)	+	+	+	+	+	+	+
Протоколы	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON
Кнопка аварийной остановки	+	+	+	+	+	+	+
Количество электромобилей, подлежащих зарядке	2	2	2	2	2	2	2

Для изготовления станции с индивидуальными техническими параметрами, отправьте заявку нам на почту info@tz-one.by
