Станции MODE 3

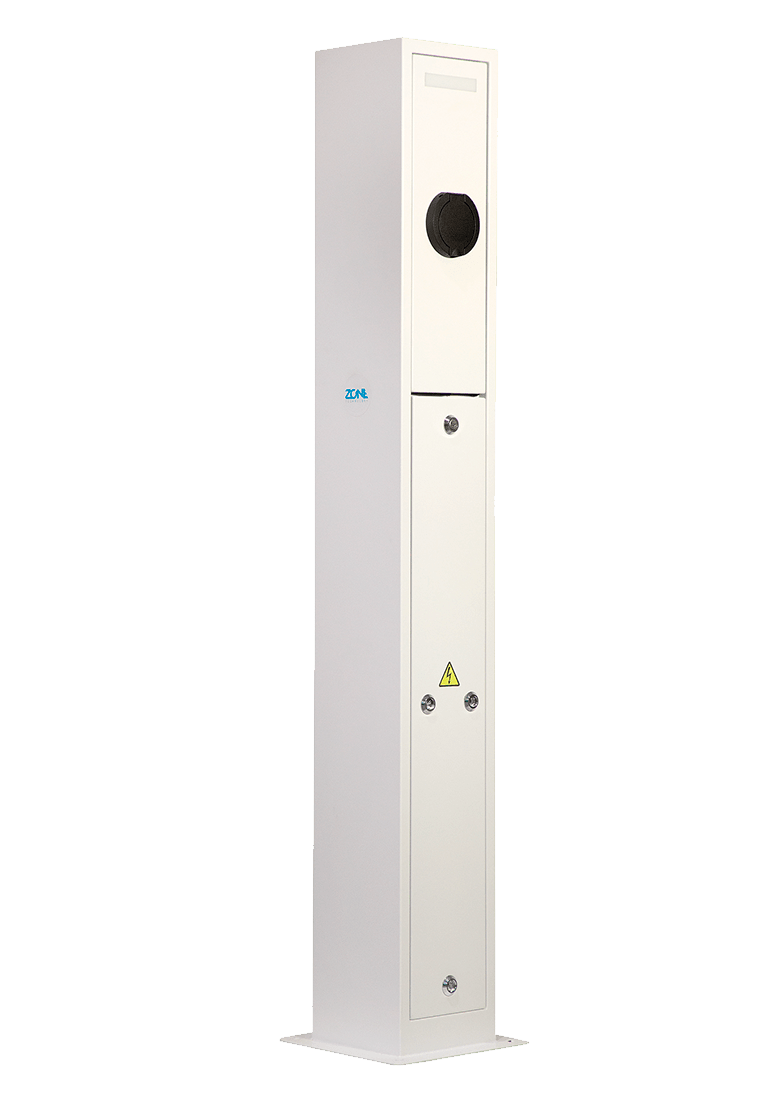

Зарядная станция

Mode 3

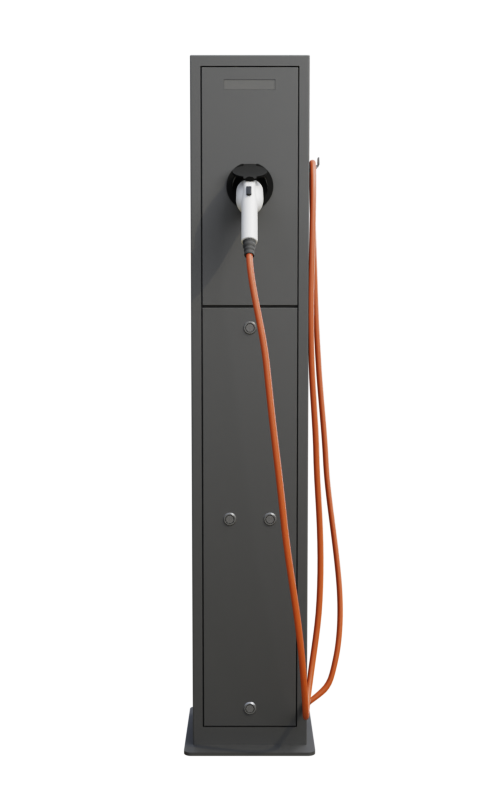

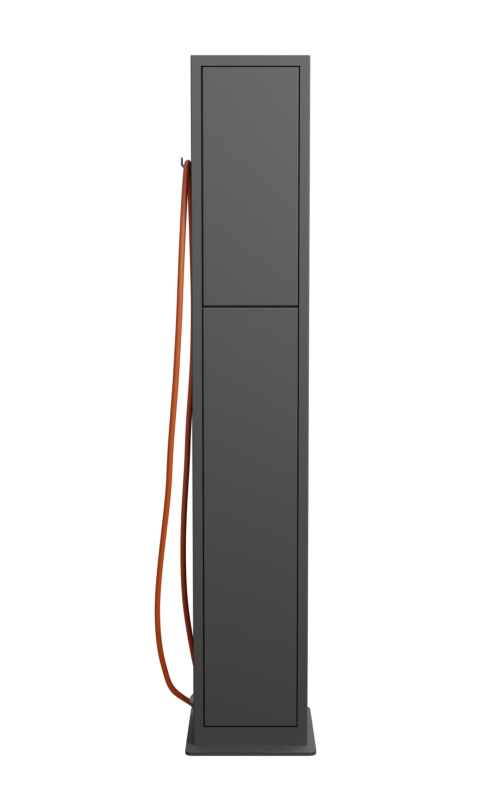

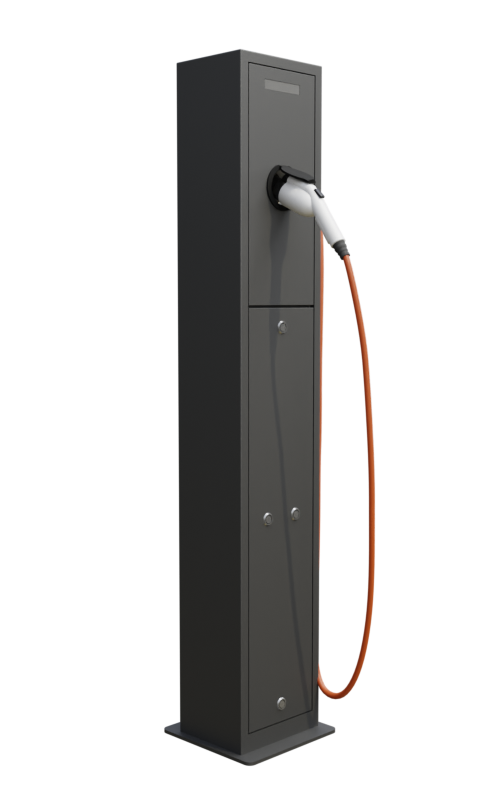

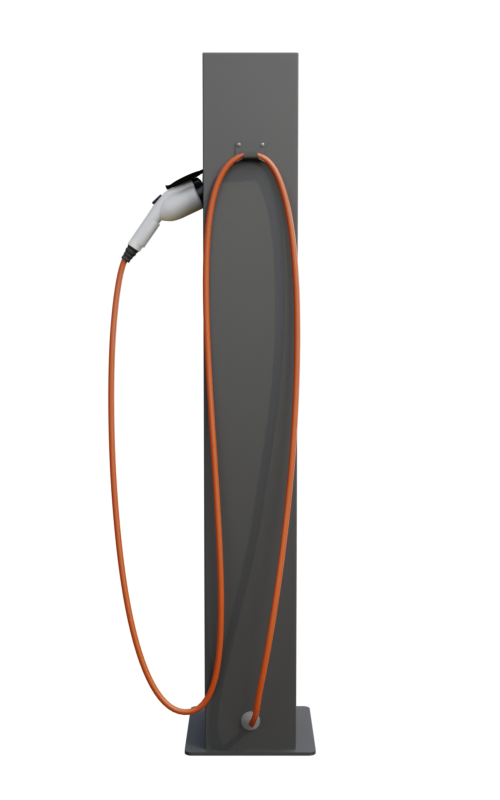

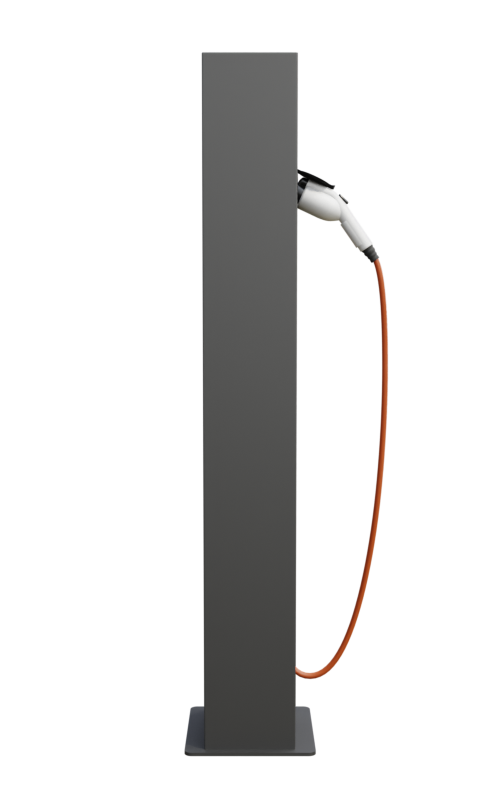

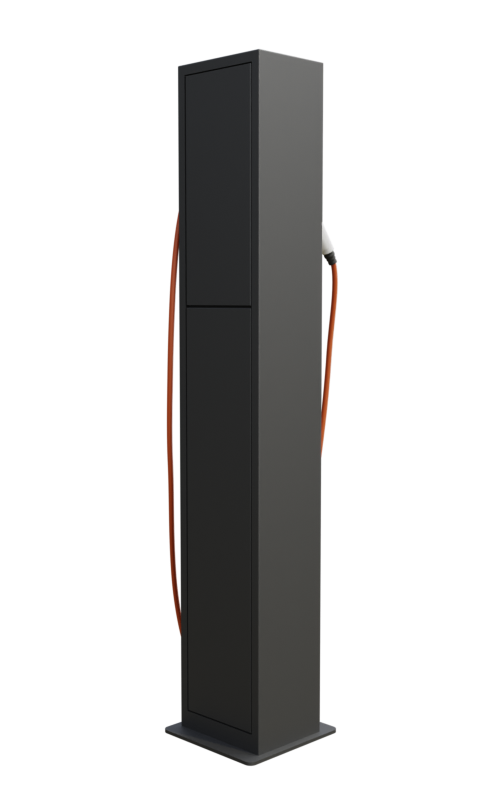

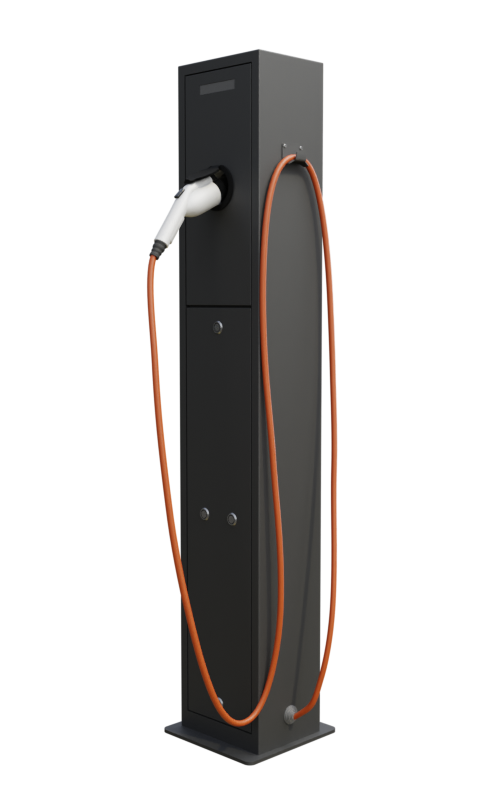

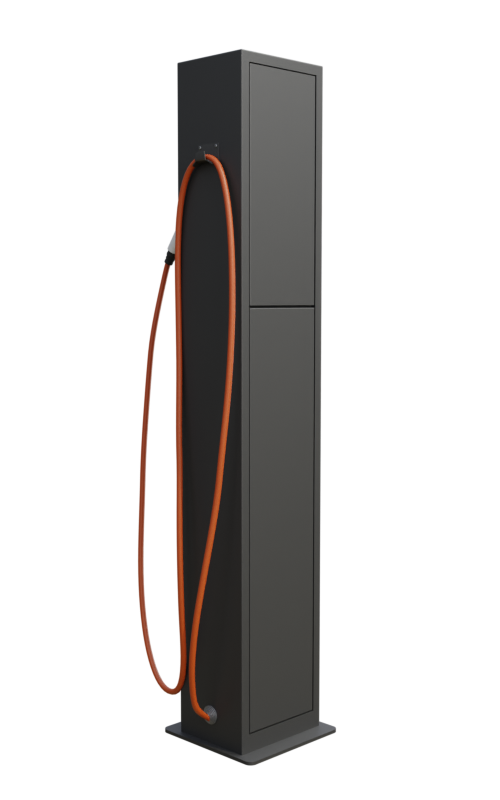

Зарядные станции TZone типа Mode3 предназначены для зарядки электромобилей от сети переменного тока (AC). Устройства могут быть снабжены интегрированным кабелем с вилкой TYPE2 или TYPE1 или гнездом TYPE2 с запирающим механизмом.

Мощность станции задается программным обеспечением и может быть в пределах от 7.4 кВт до 44 кВт, а зарядный ток может быть от 5А до 32А.

Корпус зарядной станции изготовлен из нержавеющей стали и соответствует степени защиты IP56 , зарядные станции могут устанавливаться как внутри помещений, так и снаружи.
Зарядные станции TZone могут быть использованы как на общественных и коммерческих объектах (офис компании, паркинг многоквартирного дома, общественные паркинги, рестораны или гостиницы), так и в частном секторе.

Технические Характеристики

Входные параметры АС:	11 кВт	2 x 11 кВт	22 кВт	2 x 22 кВт
Тип напряжения	3 фазы	3 фазы	3 фазы	3 фазы
Номинальное напряжение	400 В ± 10%	400 В ± 10%	400 В ± 10%	400 В ± 10%
Частота питания	50 Гц	50 Гц	50 Гц	50 Гц
Входной ток (не более)	16 А	32А	32 А	63 А
Мощность	11 кВт	22 кВт	22 кВт	44 кВт
Выходные параметры:
Варианты устанавливаемых коннекторов	62196 — Type2	62196 — Type2	62196 — Type2	62196 — Type2
Выходная мощность AC на порт	11 кВт	11 кВт	22 кВт	22 кВт
Выходной ток AC на порт	16 А	16 А	32 А	32 А
Выходное напряжение AC	400 В ± 10%	400 В ± 10%	400 В ± 10%	400 В ± 10%
Обесточивание коннектора после завершения сессии	+	+	+	+
Защита от короткого замыкания	+	+	+	+
Защита от токов утечек (УЗО), диф.автомат	+	+	+	+
Защита от импульсных перенапряжений	+	+	+	+
ШхГхВ (мм)	200 х 200 х 1500	200 х 200 х 1500	200 х 200 х 1500	200 х 200 х 1500
Монтажный размер (мм)	300 х 300	300 х 300	300 х 300	300 х 300
Скрытое расположение крепежных элементов	+	+	+	+
Вес	≤32 кг	≤36 кг	≤32 кг	≤36 кг
Степень защиты	IP 56	IP 56	IP 56	IP 56
Нержавеющая сталь, антивандальный корпус с полимерным покрытием	IK10	IK10	IK10	IK10
Светодиодная индикация	+	+	+	+
Датчик температуры	+	+	+	+
Диапазон рабочих температур	-35….+50 °C	-35….+50 °C	-35….+50 °C	-35….+50 °C
Модульное расположение компонентов	+	+	+	+
RFID/NFC, 13,56 МГц	опция	опция	опция	опция
Мобильное приложение	+	+	+	+
Встроенная система оплаты	+	+	+	+
4G модем, Ethernet (RJ45/LSA+)	+	+	+	+
Протоколы	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON
Количество заряжаемых электромобилей	1	2	1	2

Для изготовления станции с индивидуальными техническими параметрами, отправьте заявку нам на почту info@tz-one.by

Зарядная станция

Mode 3

Технические Характеристики

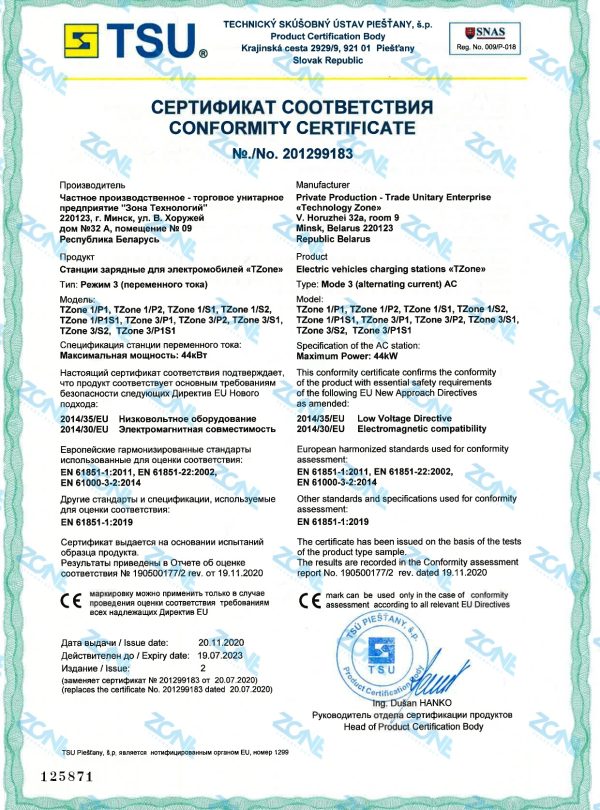

Сертификация
