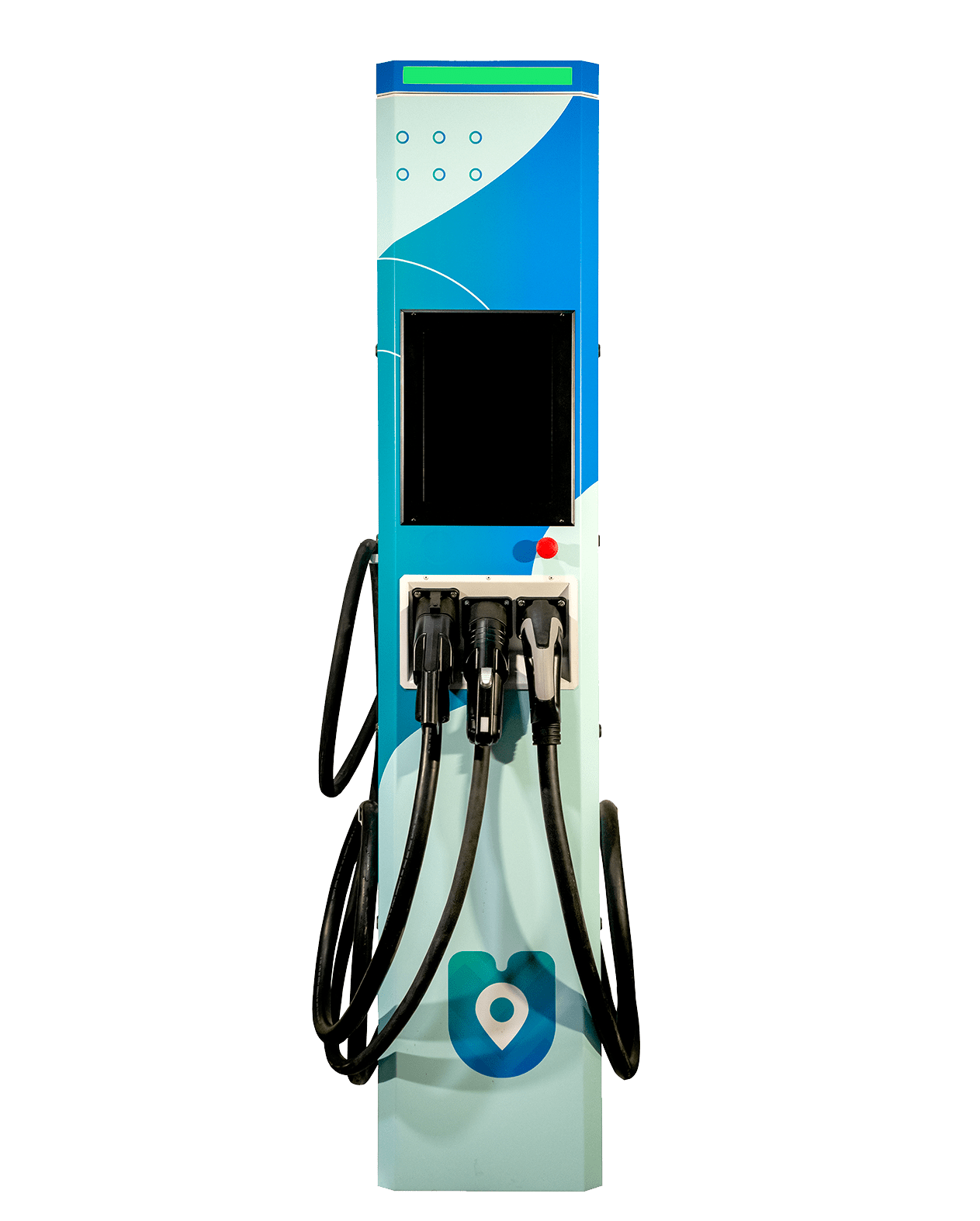

Зарядная станция

Mode 4

Зарядные станции постоянного тока (DC) Mode 4 позволяют владельцам электромобилей быстро заряжать свои транспортные средства.
Устройства могут быть выполнены в комбинированной вариации Mode 4 + Mode 3 c интегрированным кабелем с вилкой TYPE2 или TYPE1 или гнездом TYPE2 с запирающим механизмом.

Совместимы со всеми электромобилями, укомплектованными разъемами CCS или CHAdeMO.
Мощность станции задается программным обеспечением и может быть в пределах от 30 кВт до 400 кВт, а зарядный ток может быть от 70 А до 500 А.

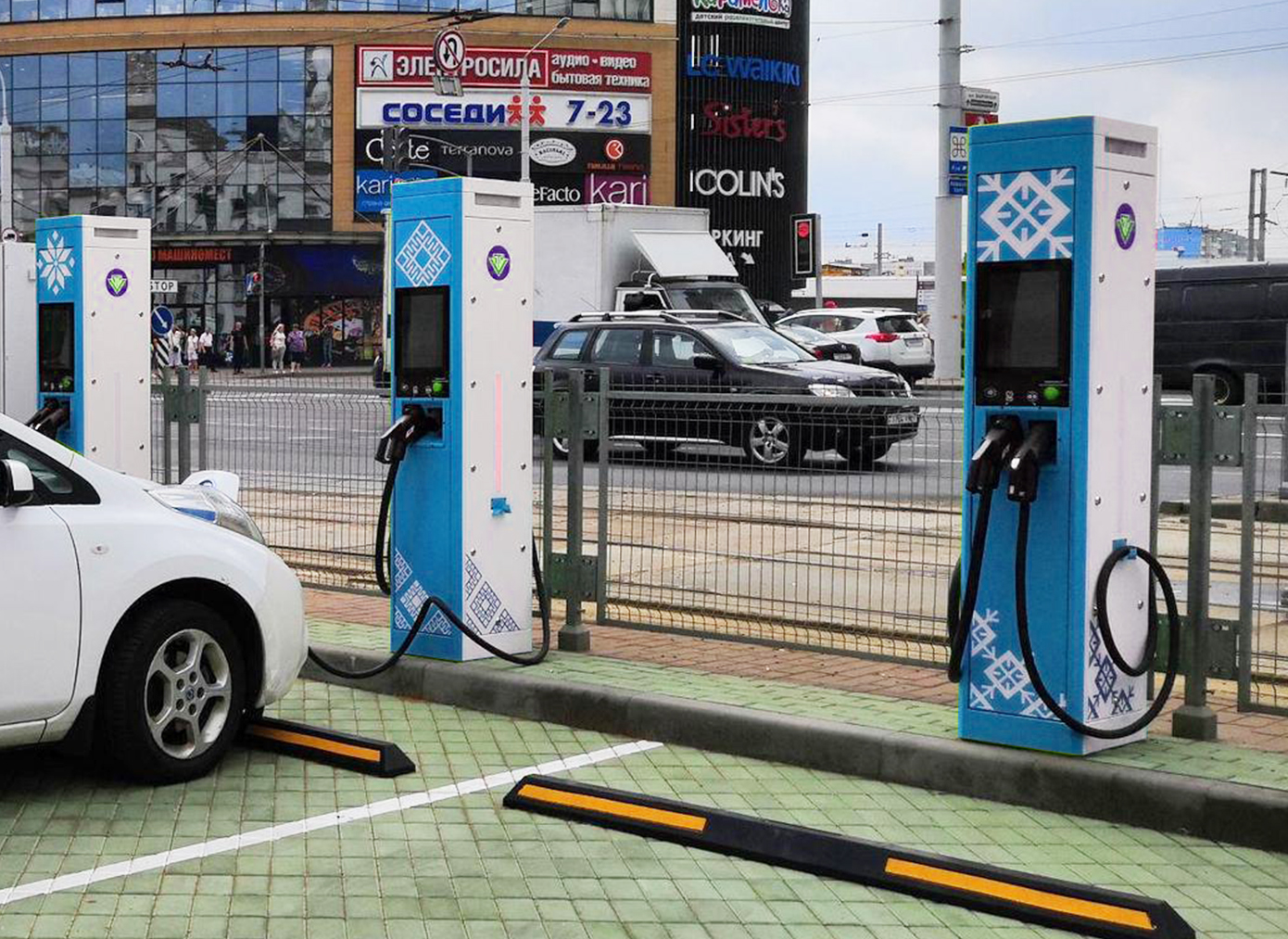

Зарядные станции TZone могут быть использованы как на общественных и коммерческих объектах (офис компании, паркинг многоквартирного дома, общественные паркинги, рестораны или гостиницы), так и в частном секторе. Корпус зарядной станции изготовлен из нержавеющей стали и соответствует степени защиты IP54 , зарядные станции могут устанавливаться как внутри помещений, так и снаружи.

Технические Характеристики

Экспресс зарядные станции Mode 4

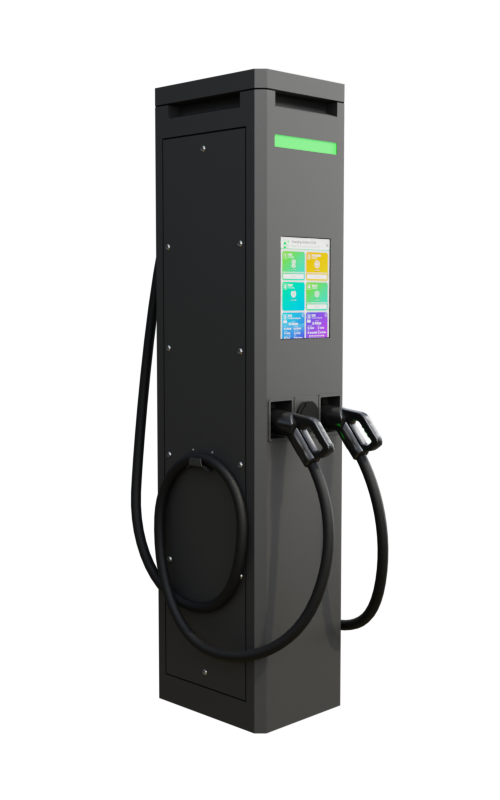

Ультра быстрые зарядные станции Mode 4

Экспресс зарядные станции Mode 4

Ультра быстрые зарядные станции Mode 4

Для изготовления станции с индивидуальными техническими параметрами, отправьте заявку нам на почту info@tz-one.by

Входные параметры АС:	30 кВт	50кВт	60кВт	80кВт	90кВт
Тип напряжения	3 фазы	3 фазы	3 фазы	3 фазы	3 фазы
Номинальное напряжение	400 В ± 10%	400 В ± 10%	400 В ± 10%	400 В ± 10%	400 В ± 10%
Частота питания	50 Гц	50 Гц	50 Гц	50 Гц	50 Гц
Входной ток (не более)	45 А	80 А	100 А	130 А	150 А
Мощность	30 кВт	50 кВт	60 кВт	80 кВт	90 кВт
Выходные параметры:
Варианты устанавливаемых коннекторов	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T
Выходная мощность DC	30 кВт	50 кВт	60 кВт	80 кВт	90 кВт
Выходной ток DC	до 70 А	до 125 А	до 150 А	до 200 А	до 200 А
Выходное напряжение DC макс.	до 1000 В	до 750 В	до 1000 В	до 750 В	до 1000 В
Длина кабеля	4 метра	4 метра	4 метра	4 метра	4 метра
Погодная защита коннекторов	+	+	+	+	+
Обесточивание коннектора после завершения сессии	+	+	+	+	+
прибор учета электроэнергии постоянного тока	+	+	+	+	+
Защита от короткого замыкания	+	+	+	+	+

Защита от токов утечек (УЗО), диф.автомат	+	+	+	+	+
Защита от импульсных перенапряжений	+	+	+	+	+
ШхГхВ (мм)	400 х 500 х 2000	400 х 500 х 2000	400 х 500 х 2000	400 х 500 х 2000	400 х 500 х 2000
Монтажный размер (мм)	400 х 500	400 х 500	400 х 500	400 х 500	400 х 500
Скрытое расположение крепежных элементов	+	+	+	+	+
Вес	≤110 кг	≤140 кг	≤150 кг	≤170 кг	≤170 кг
Степень защиты	IP 54	IP 54	IP 54	IP 54	IP 54
Дисплей LCD 15”	+	+	+	+	+
Нержавеющая сталь, антивандальный корпус с полимерным покрытием	IK10	IK10	IK10	IK10	IK10
Светодиодная индикация	+	+	+	+	+
Датчик температуры	+	+	+	+	+
Диапазон рабочих температур	-35….+50 °C	-35….+50 °C	-35….+50 °C	-35….+50 °C	-35….+50 °C
Модульное расположение компонентов	+	+	+	+	+
RFID/NFC, 13,56 МГц	опция	опция	опция	опция	опция
Мобильное приложение	+	+	+	+	+
Встроенная система оплаты	+	+	+	+	+
4G модем, Ethernet (RJ45/LSA+)	+	+	+	+	+
Протоколы	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON
Кнопка авариной остановки	+	+	+	+	+
Количество заряжаемых электромобилей	1	1	1	1	1

AC input parameters:	120 kw	150kw	180kw	210kw	300kw	350kw
Voltage type	3 phases	3 phases	3 phases	3 phases	3 phases	3 phases
Rated voltage	400 V ± 10%	400 V ± 10%	400 V ± 10%	400 V ± 10%	400 V ± 10%	400 V ± 10%
Power frequency	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz
Input current (max.)	200 A	250 A	300 A	350 A	500 A	600 A
Power	120 kw	150 kw	180 kw	210 kw	300 kw	350 kw
Output parameters:
Options for installed connectors	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T	CCS Combo2, CCS Combo1, CHAdeMO, GB/T
Output power DC	120 kw	150 kw	180 kw	210 kw	300 kw	350 kw
Output current DC	up to 325 A	up to 375 A	up to 425 A	up to 500 A	up to 500 A	up to 500 A
Output voltage DC max.	up to 1000 V	up to 1000 V	up to 1000 V	up to 1000 V	up to 1000 V	up to 1000 V
Cable length	4 meters	4 meters	4 meters	4 meters	4 meters	4 meters
	120 kw	150kw	180kw	210kw	300kw	350kw
Weather protection of connectors	+	+	+	+	+	+
Liquid cooling of the CCS Combo convector	+	+	+	+	+	+
Disconnecting the connector after the end of the session	+	+	+	+	+	+
dc power meter	+	+	+	+	+	+
Short circuit protection	+	+	+	+	+	+
Leakage current protection (RCD), dif.automatic	+	+	+	+	+	+
Surge protection	+	+	+	+	+	+
WxDxH (mm)	600 x 800 x 2000	600 x 800 x 2000	600 x 800 x 2000	600 x 800 x 2000	600 x 1300 x 2000	600 x 1300 x 2000
Mounting size (mm)	600 x 800	600 x 800	600 x 800	600 x 800	600 x 1300	600 x 1300
Hidden location of fasteners	+	+	+	+	+	+
Weight	≤200 kg	≤215 kg	≤230 kg	≤250 kg	≤300 kg	≤350 kg
Degree of protection	IP 54	IP 54	IP 54	IP 54	IP 54	IP 54
15″ LCD display	+	+	+	+	+	+
Stainless steel, vandal-proof case with polymer coating	IK10	IK10	IK10	IK10	IK10	IK10
LED indication	+	+	+	+	+	+
Temperature sensor	+	+	+	+	+	+
Operating temperature range	-35….+50 °C	-35….+50 °C	-35….+50 °C	-35….+50 °C	-35….+50 °C	-35….+50 °C
Modular arrangement of components	+	+	+	+	+	+
RFID/NFC, 13.56 MHz	option	option	option	option	option	option
Mobile application	+	+	+	+	+	+
Built-in payment system	+	+	+	+	+	+
4G modem, Ethernet (RJ45/LSA+)	+	+	+	+	+	+
Protocols	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON	OCPP 1.6JSON
Emergency stop button	+	+	+	+	+	+
Number of electric vehicles to be charged	1-2	1-2	1-2	1-2	1-2	1-2
